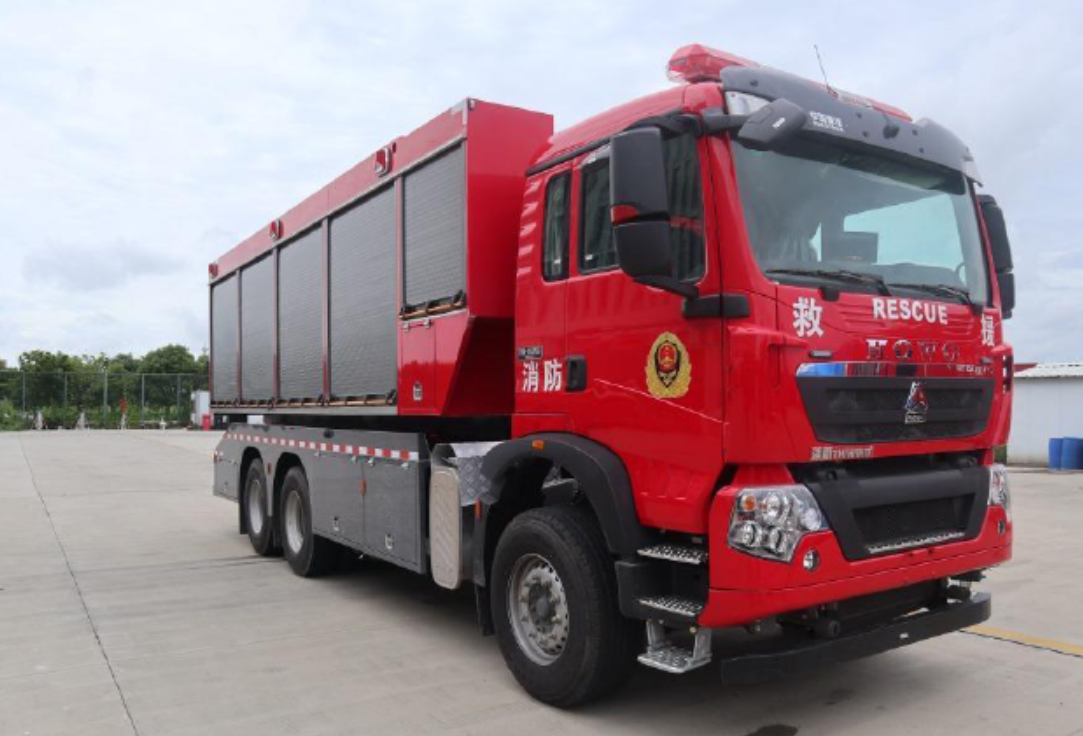

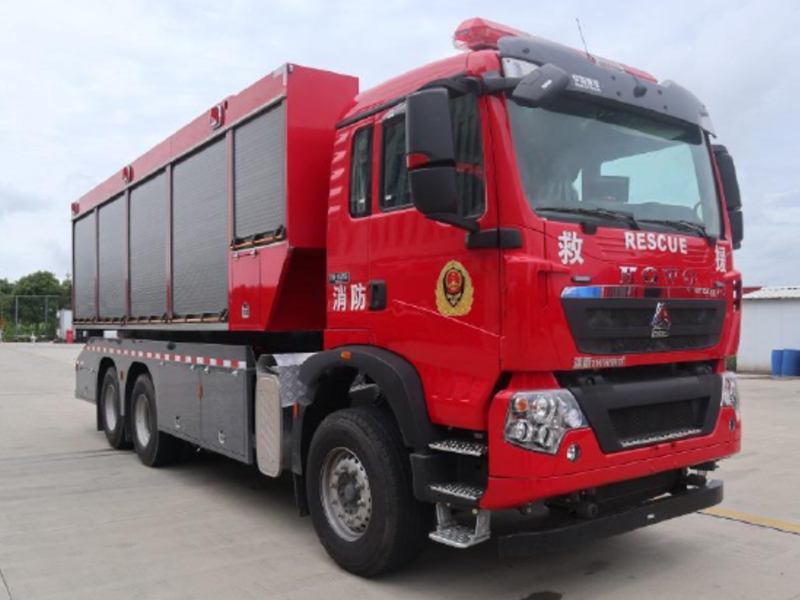

1. | 总体描述及基本参数 |
1.1 | 自装卸式消防车符合消防车GB7956标准已经通过检测,性能优越,质量精良可靠。 |
1.2 | 外形尺寸:长×宽×高:9510×2550×3690mm。 |
1.3 | 设备参数:拉臂钩起升重量:20T;器材:130种。 |
1.4 | 采用重汽豪沃ZZ5357TXFV464MF1 6×4消防车专用底盘,排放标准为国六,发动机功率341kW。 |
1.5 | 乘员数:1+1。 |
1.6 | 最高车速:100km/h,带定速巡航和电子限速。 |
1.7 | 最小转弯直径:22m |
1.1 | 接近角 /离去角 (°) :18/13 |
1. | 底盘及驾驶室 |
2.1 | 规格型号及驱动形式:重汽豪沃ZZ5357TXFV464MF1 6×4。 |
2.2 | 底盘允许载荷:35000kg,前桥9000kg、后桥26000kg。 |
2.3 | 轴距:4300+1400mm。 |
2.4 | 发动机:采用重汽MC11.46-61,六缸,涡轮增压中冷,电控共轨柴油机, DOC+DPF+SCR/ASC;额定功率341kW(460HP),最大扭矩2207Nm@1000-1400r/min;排放标准为国六,排量为10518ml。 |
2.5 | 变速箱:手动变速箱,9个前进挡,1个倒挡。 |
2.6 | 转向系统:BOSCH方向机,多功能方向盘,方向盘高度、角度可调。 |
2.7 | 制动系统:带刹车防抱死 (ABS),双回路气压制动弹簧储能断气制动,发动机排气制动。 |
2.8 | 电气系统:整车24V直流电,发电机28V/80A 2.2kW,蓄电池2X12V/180Ah。 |
2.9 | 燃料:柴油箱300L。 |
2.10 | 轮胎:第一轴2*385/65 R22.5,第二、三轴4*315/80R22.5,备胎315/80R22.5 |
2.11 | 底盘原装单排双开门、平头驾驶室,全钢框架焊接结构,座位数6人(1+1+4),驾驶员空气悬架座椅,后排两侧设有上车踏板和安全扶手,驾驶室手电一体翻转,配置有空调、电源主开关、中控锁、电动车窗等。 |
2.12 | 仪表仪器:底盘原装仪表盘上安装有标准仪表、指示灯及开关,包括里程表、转速表、油压表及警报、油箱及尿素液位表、方向指示灯、刹车系统警告等;加装警报器系统、360度全景影像系统和行车记录仪、卷帘门和踏板开启指示灯、上装电源开关、胎压显示等。 |
1. | 消防车上装 |
3.1 | 结构设计:基本框架的前纵梁是钢板、角板,为提高断面系数,采用型钢焊接框架结构;为提高抗扭系数,横梁由特殊量封堵焊接。合理设计并增加器材放置空间,放置器材隔断空间可调整。对车厢内部需要经常检测的部件,在适当部位须安有活门,其他需要进入车内部检查和维修的地方也应敞开或有可移动的板;器材箱应具有排水功能。具有自重轻、强度高,外观平整美观, 内部空间调整方便、空间利用率高、维护便捷等特点;主线路布置在骨架型材板内,可安全保护、防止损坏;内饰底板为3mm厚的氧化铝花纹板,通过具有弹性、高粘接强度的进口连接密封胶与主骨架连接;前部器材箱、中部罐体、泵室位于车辆尾部。 |

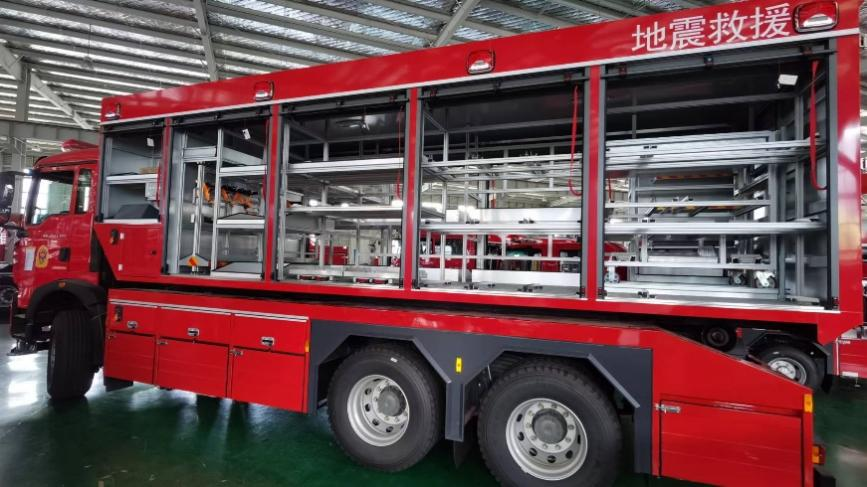

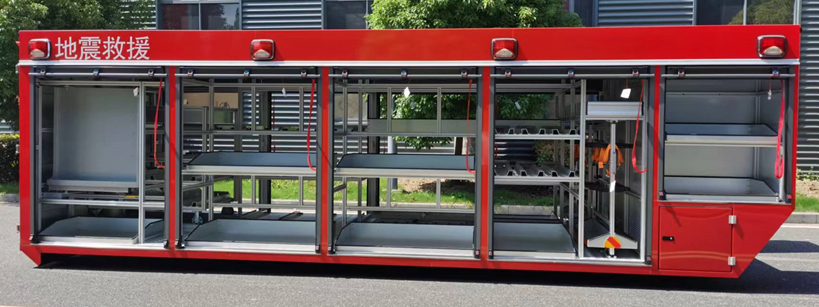

3.2 | 多功能器材模块箱:箱体左右两侧设有防水、防尘的铝合金卷帘门,卷帘门触发电磁传感器自动开关LED照明。箱体内根据器材使用方式不 同设置有各种专用拖架、破拆工具拖架、抽屉、推车模块、可调器材盒等机构放 置和固定各种器材装备,在装卸和运输过程中不会发生移动。可放置器材:130件 |
3.3 | 储物箱:车辆设有防水、防尘的铝合金卷帘门,卷帘门触发电磁传感器自动开关LED照明;在两侧卷帘门下方设有翻转脚踏板,踏板行程由气弹簧控制,踏板由整块特制高强度铝型材裁剪并与附件无焊接组装而成、站立面防滑,每个踏板可称重静载荷200kg,便于取放储物箱内器材;储物箱内科学合理放置各类器材,固定牢靠、取放便捷。 |
3.4 | 在车辆的前部设有牵引栓、后部设有拖钩,使车辆能牵引或被拖拉。 |
2. | 拉臂钩 |
4.1 | 品牌型号:扬州润泽RZLB20-60-5型拉臂勾; 最大起吊能力:20t; 自卸角度:50°; 液压系统最大工作压力:31MPa 装载作业时间:59.4s; 卸载作业时间:38.6s。 |
1. | 电气系统 | |||||
8.1 | 整车控制系统采用先进的电气控制系统,在驾驶室和泵房均设置操作控制面板,按键及开关设计人性化、操作便捷。 | |||||
8.2 | 驾驶室内控制面板具有以下控制开关和显示功能:上装总电源、警灯、警报控制开关,警示蜂鸣器、卷帘门及踏板开启等指示信息,等等。 | |||||
2. | 电气及辅助系统 | |||||
9.1 | 警灯及警报器: 驾驶室顶部设置1个长排警灯内置100W警报器,驾驶室内设有麦克风; 上装两侧各安装3个频闪灯,车身下方安装有标志灯,尾部设置示廓灯。 | |||||
9.2 | 充电装置:车辆配置有220V外接电源充电装置,在备勤时可为车辆电瓶充电而不损坏电瓶,充电系统自动控制电量;当车辆启动时,充电插头自动弹出。 |
