1.2

设备参数：发电机功率40KW；全自动洗脱烘一体机2*25KG；全自动洗脱烘一体机10KG；不锈钢晾衣架100个。

1.3

采用中国重汽集团汕德卡ZZ5206N501GF1 4X2消防车专用底盘，排放标准为国六，发动机功率257kW。

1.4

最高车速：95km/h，带定速巡航和电子限速。

1.

底盘及乘员室

2.1

规格型号及驱动形式：汕德卡ZZ5206N501GF1 4×2。

2.2

底盘允许载荷：20100kg，前桥7100kg、后桥13000kg。

2.3

发动机：MC07H.35-60六缸，增压中冷，高压共轨柴油机；额定功率257kW，最大扭矩1400Nm@1200-1800rpm；排放标准为国Ⅵ，排量为7360ml。

2.4

变速箱：采用中国重汽生产HW19709XST型手动机械变速箱，9个前进挡，1个倒挡，主箱斜齿双中间轴，副箱行星机构。

2.2

制动系统：电子刹车系统, ABS；EBS(电控制动系统）；行车制动系型式：双回路气压制动；驻车制动系型式：弹簧储能断气制动；辅助制动系型式：发动机排气制动，液力缓速器。

2.3

电气系统：整车24V直流电，车内带24V直流口、12V直流口（10A）；发电机28V/80A（2.2kW），电瓶2×12V/180Ah。

2.4

燃料：200L铝合金油箱，油箱盖带锁，加油口配滤网，尿素罐需具有加热功能

2.5

轮胎：295/80 R22.5，前桥2个、后桥4个、1个备胎

2.6

驾驶室：两开门底盘原装单排驾驶室，座位数1+1，全钢保险杠，分体式大灯，驾驶室可电动翻转、带线控 功能，舒适型（悬挂）司机座椅，收音机，冷热空调系统，中央门锁，电动门窗，电动后 视镜，驾驶室前望地镜，驾驶室外遮阳板，三点式安全带，驾驶室电源总开关；

中控门锁+钥匙控制，带电加热及电动调整的后视镜，驾驶员侧广角后视镜，副驾驶员前侧广角后视镜，副驾驶侧下视镜，前望地镜，电动玻璃升降器、手电一体驾驶室举升，收音机+USB，冷暖空调系统，座椅采用模具塑模压块成型设计，并安装有三点式加长安全带；预留 220V 逆变电源插口 2 个，USB 插口 4 个。

2.7

仪表仪器：底盘原装仪表盘上安装有标准仪表、指示灯及开关，包括里程表、转速表、油压表及警报、油箱及尿素液位表、冷却水温表、气压表、方向指示灯、刹车系统警告，加装警报器系统、车载电台、360度全景影像、上装电源开关等。

1.

消防车上装

3.1

结构设计：厢体采用厢式大板粘接结构，表面采用铝合金板粘结，外蒙皮采用电泳预喷 烤漆附膜铝板，内蒙皮采用铝合金板，厢体内外包型材、门结构采用阳极氧化处理过的铝型材，具有耐腐蚀、保温、强度高、外型美观的特性。内骨架箱体采用铝型材、轻铝合金型材。箱板采用铝面、加锌板材，符合质轻、防锈、坚固、保温、防尘、防水的要 求。所有小五金件采用不锈钢或铝合金材质，耐腐蚀、防锈蚀的经久耐用。骨架采用高 强度优质钢材，外表面为优质铝板，阳极氧化处理，以确保其刚度和强度。车身地板采 用防滑花纹铝板。内饰采用铝合金板。

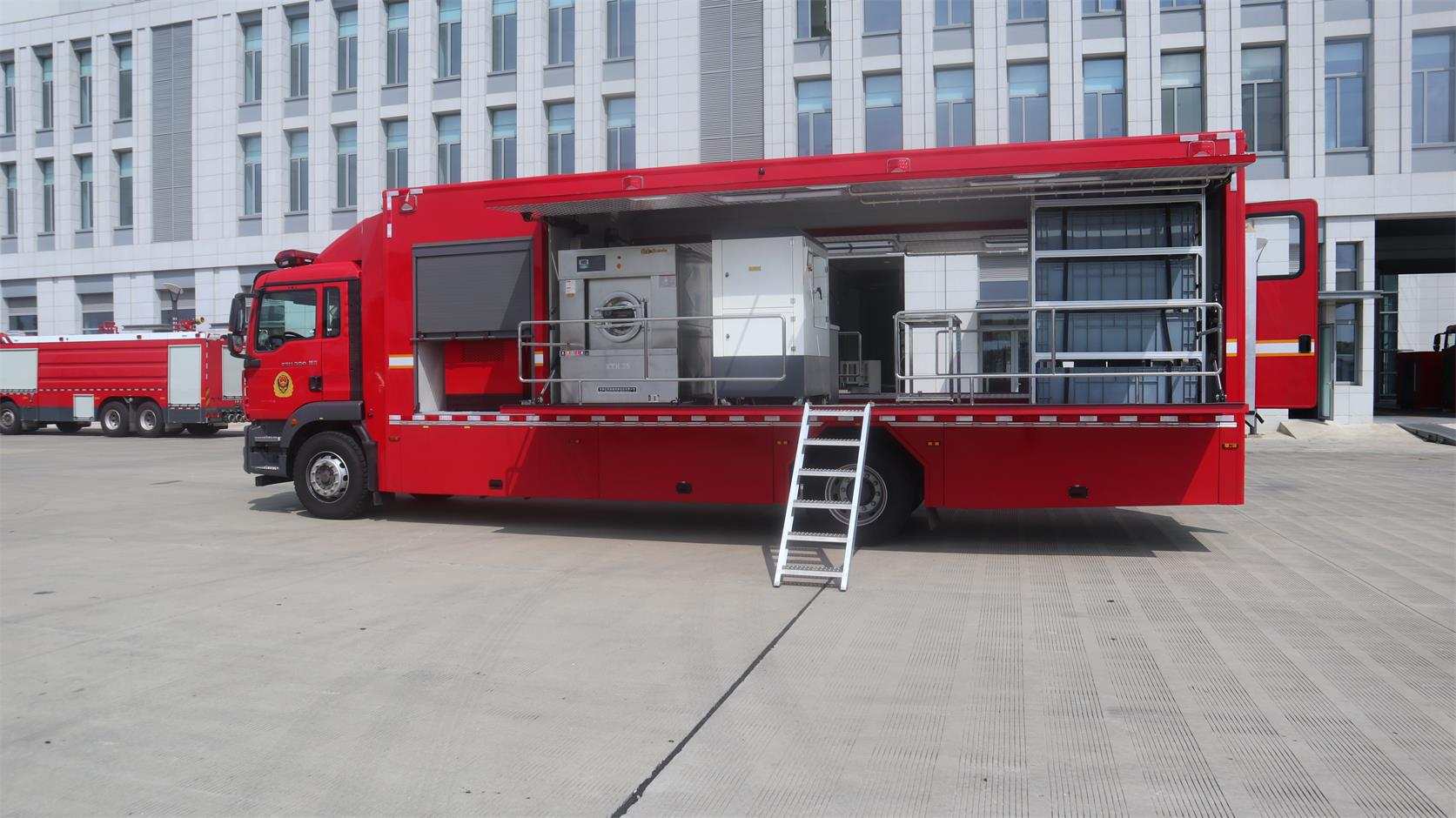

    车厢从前至后依次设置设备区 (水罐、洗脱烘一体机) 、衣物储存区，能满足最大60kg/批衣物洗脱烘和晾晒要求。

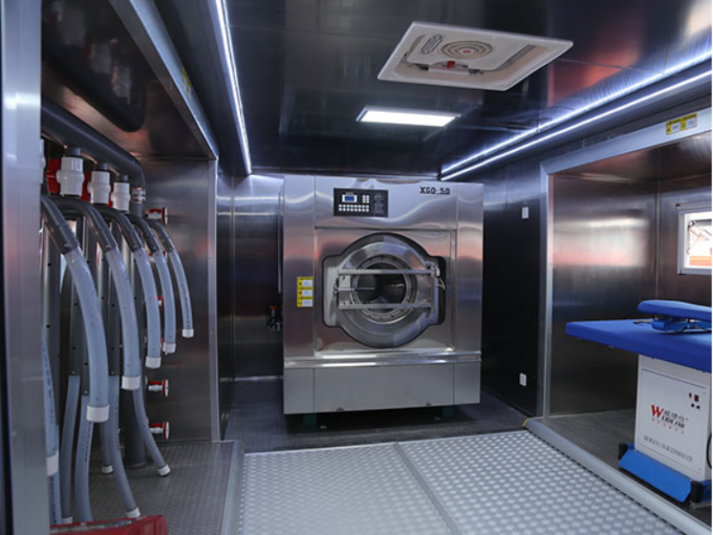

箱体内部按照洗涤操作流程布局舱，安装40KVA取力发电机，2台25KG洗脱烘一体机。

制作工艺：箱体复合板使用外铝蒙皮内玻璃钢蒙皮，中间为金属骨架结构，既保证了箱体的强度，又减轻了箱体重量。复合板中间填充保温隔热材料，既提高箱体整体强度也提高了保温隔热效果、防水、防潮。
