1.1

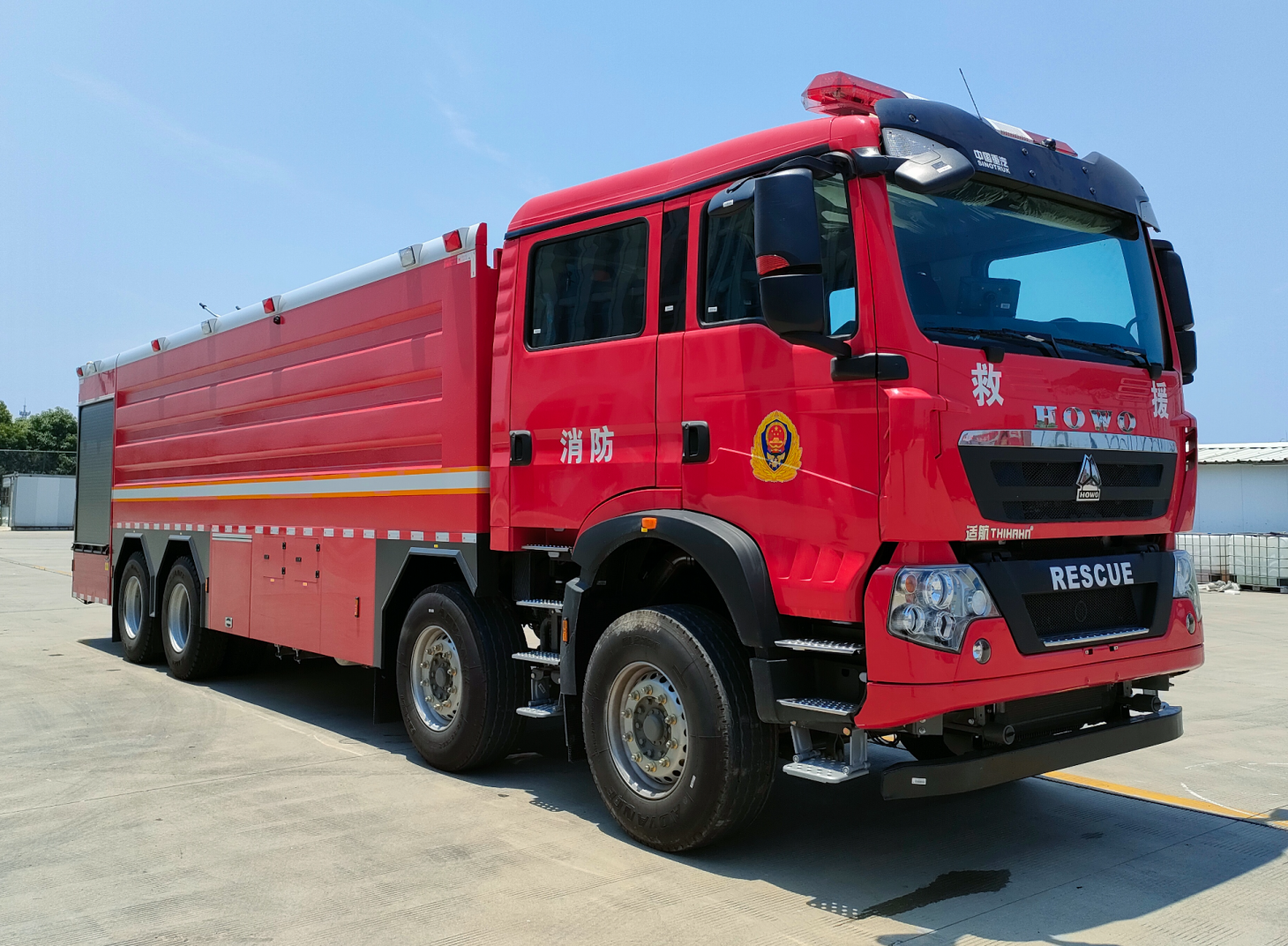

泡沫消防车符合国家相关消防车标准并通过检测，性能优越、质量精良可靠。

1.2

外形尺寸：长×宽×高：11900×2550×3550mm。

1.3

消防系统主参数：水21150kg，泡沫3500kg，消防泵在10bar压力额定流量为6000L/min，消防炮流量4800L/min。

1.4

采用重汽豪沃ZZ5447TXFV466MF5消防车专用底盘，排放标准为国六，发动机功率341kW。

1.5

成员人数：2+4人

1.6

最高车速：95km/h，带定速巡航和电子限速。

2.

底盘及驾驶室

2.1

规格型号及驱动形式：豪沃ZZ5447TXFV466MF5 8×4。

2.2

底盘允许载荷：44000kg，前桥18000kg、后桥26000kg。

2.3

发动机：采用重汽MC11.46-61，6 缸，涡轮增压中冷，电控共轨柴油机, DOC+DPF+SCR/ASC；额定功率341kW（460HP），最大扭矩2200Nm@1000-1400r/min；排放标准为国六，排量为10520ml。

2.4

变速箱：采用重汽HW25712XSTL，手动变速箱，12个前进挡，2个倒挡。

2.5

取力器：底盘原装全功率取力器HW160QZ。

2.6

制动系统：电子刹车系统EBS，行车制动系型式：双回路气压制动，驻车制动系型式：弹簧储能断气制动，辅助制动系型式：发动机排气制动。

2.7

电气系统：整车24V直流电，发电机功率2.2kW，电瓶2×12V/180Ah，开通CAN总线控制。

2.8

燃料：柴油箱300L，油箱口带过滤网，油箱盖带锁，尿素90L。

2.9

轮胎：前桥4×385/65 R22.5，后桥8×315/80 R22.5，备胎1×315/80 R22.5。

2.10

驾驶室：底盘原装两门单排驾驶室，座位数2，空气悬挂司机座椅，中控门锁+钥匙控制，带电加热及电动调整的后视镜及广角镜或者后视镜带广角，电动玻璃升降器、中控门锁+钥匙控制、冷暖空调，手电一体驾驶室举升。

2.11

仪表仪器：底盘原装仪表盘上安装有标准仪表、指示灯及开关，包括里程表、转速表、油压表及警报、油箱及尿素液位表、冷却水温表、气压表、方向指示灯、刹车系统警告，加装警报器系统、车载电台、360度全景影像、上装电源开关等。

3.1

结构设计：钢制框架和铝合金型材专用连接件结构。合理设计并增加器材放置空间，放置器材隔断空间可调整。对车厢内部需要经常检测的部件，在适当部位须安有活门，其他需要进入车内部检查和维修的地方也应敞开或有可移动的板；器材箱应具有排水功能。具有自重轻、强度高，外观平整美观, 内部空间调整方便、空间利用率高、维护便捷等特点；主线路布置在骨架型材板内，可安全保护、防止损坏；内饰底板为3mm厚的氧化铝花纹板，通过具有弹性、高粘接强度的进口连接密封胶与主骨架连接；前部器材箱、中部罐体、泵室位于车辆尾部。

3.2

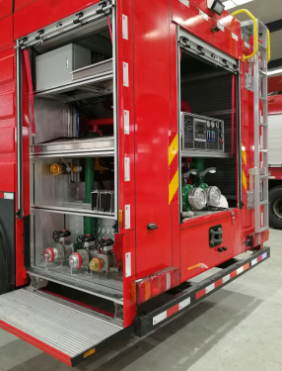

储物箱：车辆设有（5个）防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明；在两侧卷帘门下方设有翻转脚踏板，踏板行程由气弹簧控制，踏板由整块特制高强度铝型材裁剪并与附件无焊接组装而成、站立面防滑，每个踏板可称重静载荷200kg，便于取放储物箱内器材；储物箱内科学合理放置各类器材，固定牢靠、取放便捷。

3.3

车后部设有登顶爬梯，能使消防人员迅速登上车顶，车顶铺设滑板以确保人员在车顶安全行走，梯子和踏板站立面均做防滑处理。

3.4

在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。

2.

罐体

4.1

水罐：容量为21150kg；

材质：采用高强度304不锈钢材料，经久耐用、性能稳定、重量轻，具有高强度、抗冲击性、抗耐腐蚀性等优点，具有良好的阻燃性能；

配置：内部设置有横向及纵向防荡板，顶部设有500mm人孔，1个溢流管，污水排放口，1个电子液位计等；

注水口：左右两侧各2个DN80外加注口，带球阀及接口。

4.2

泡沫罐：容量为3500kg；

材质：采用高强度304不锈钢材料，经久耐用、性能稳定、重量轻，具有高强度、抗冲击性、抗耐腐蚀性等优点，具有良好的阻燃性能；

配置：内部设置有横向及纵向防荡板，顶部设有500mm人孔，1个溢流管，污水排放口，1个电子液位计等；

注水口：左右两侧各2个DN80外加注口，带球阀及接口。

4.3

采用外置罐体结构，罐体经过强度分析和耐压测试；

罐体与车架采用多点式弹性支撑连接，可有效避免应力集中对罐体的损伤；

罐体顶部喷涂防滑油漆。

3.

消防泵

5.1

品牌型号：上海茸申公司CB10/100-1RS低压消防泵

5.2

材质：泵体、叶轮采用防腐蚀铝合金材质，泵轴采用不锈钢；
