1.1

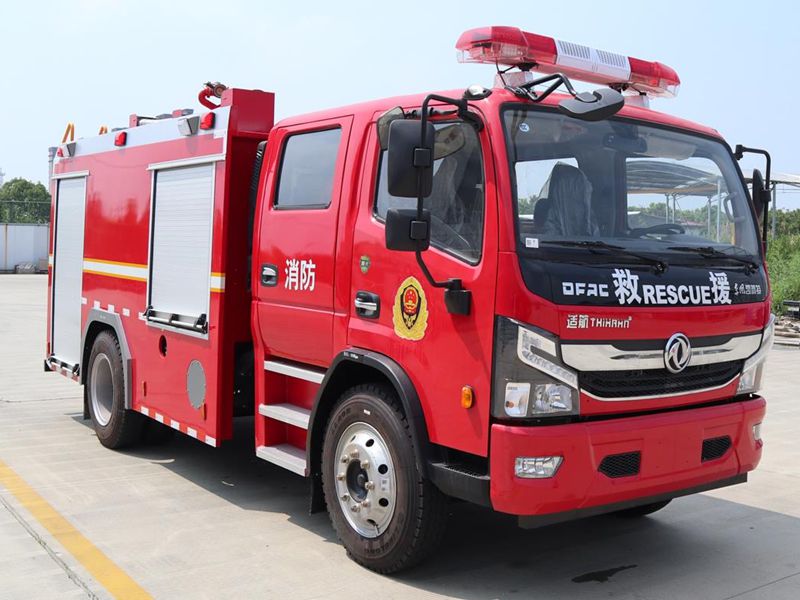

东风5吨水罐消防车符合国家消防车相关标准已通过检测，性能优越、质量精良可靠。

1.2

外形尺寸：长×宽×高：6980×2350×3160mm。

1.3

总质量（kg）：11980

1.4

消防系统主参数：水罐容积5000kg，消防泵在10bar压力额定流量为30L/s，消防炮流量30L/s。

1.5

采用EQ1145SJ8CDC 东风凯普特国VI底盘4×2消防车专用底盘，排放标准为国Ⅵ，发动机功率143kW。

1.6

车辆乘员数：6人（3+3）。

1.7

最高车速：103km/h（电子限速89 km/h）

1.8

最小转弯直径（m）：16

1.9

接近角/离去角（°）：25/11

2.

底盘及驾驶室

2.1

规格型号及驱动形式：EQ1125SJ8CDC东风凯普特国VI底盘4×2。

2.2

底盘允许载荷（kg）：14060。前桥：4860/后桥：9200

2.3

轴距：3800mm。

2.4

发动机：东风康明斯发动机有限公司生产的D4.0NS6B195，4 缸，电控高压共轨， DOC+DPF+SCR+ASC，国Ⅵ排放，额定功率/转速： 143(kw)/2400( r/min)，最大扭矩/转速： 730N·m/ 1300 ( r/min)，排量： 4.0 L。

3.1

结构设计：骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

3.2

储物箱：车辆设有（5个）防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明。

3.3

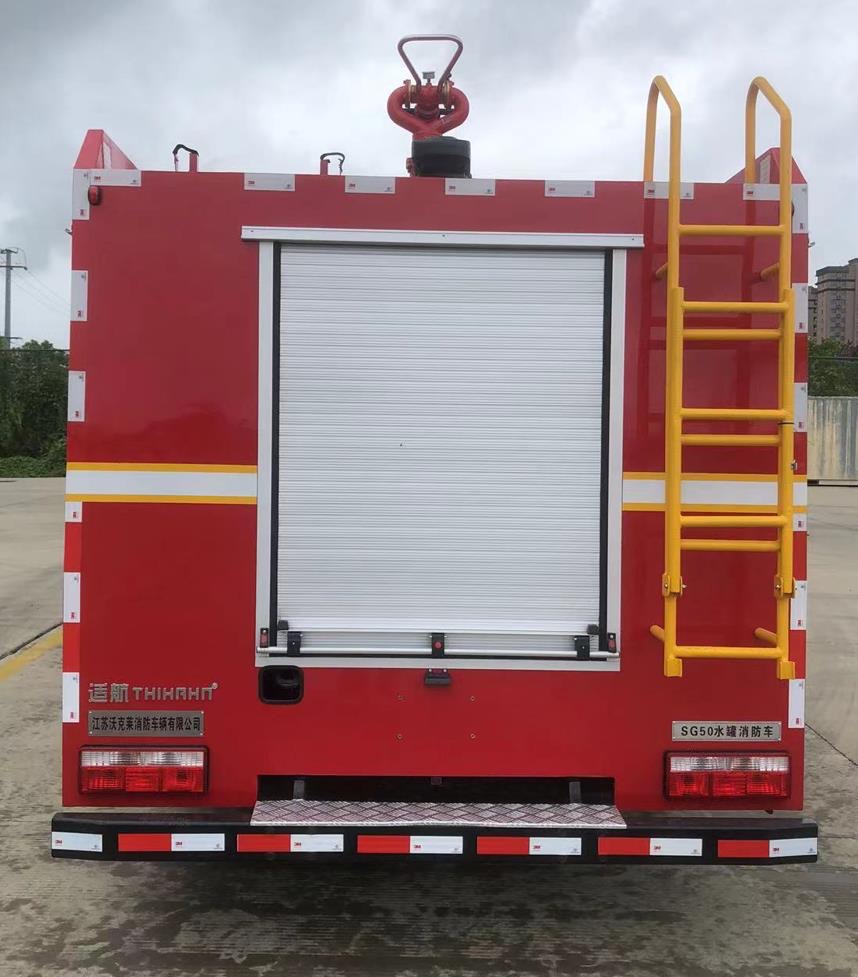

车后部设有登顶爬梯，能使消防人员迅速登上车顶，车顶铺设滑板以确保人员在车顶安全行走，梯子和踏板站立面均做防滑处理。

3.4

在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。

2.

罐体

4.1

水罐：容量为5000kg；

材质：采用优质碳钢材料，有经久耐用、性能稳定、重量轻的优点，侧壁板、顶部厚3mm,底部板厚4mm；内部做防腐处理

配置：内部设置有横向及纵向防荡板，顶部设有DN500mm人孔，1个溢流管，污水排放口，1个电子液位计等；

注水口：两侧各设1个65mm卡式雄进水口，带球阀及接口。

4.2

采用外漏式罐体结构，罐体经过强度分析和耐压测试；

罐体与车架采用多点式弹性支撑连接，可有效避免应力集中对罐体的损伤。

3.

消防泵

5.1

品牌型号： 扬中通发实业有限公司CB10/30-TF型低压车用消防泵。

5.2

材质：泵体、叶轮采用防腐蚀材质，泵轴采用不锈钢。

5.3

额定流量：10bar压力时流量30L/s。

5.4

真空泵：活塞式真空泵；最大真空度≥85kPa，最大吸深7.0m，引水时间≤20.7s。

5.5

管路配置：

尾部1个内扣式DN100

外吸水口，1条DN100手动控制罐出水管路，左右两侧各车两侧各1个口径65mm出水口,尾部设2个口径65mm出水口，1条DN65手动罐注水管路，一套排水管路等标准配置管路；

管路颜色：符合GB/T3181规定，吸水管路为G05深绿色，出水管路R03大红色。
