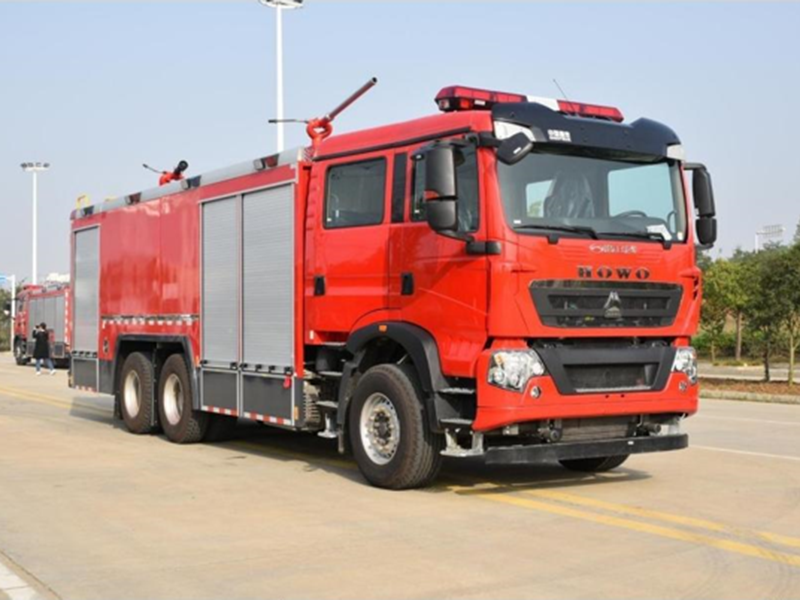

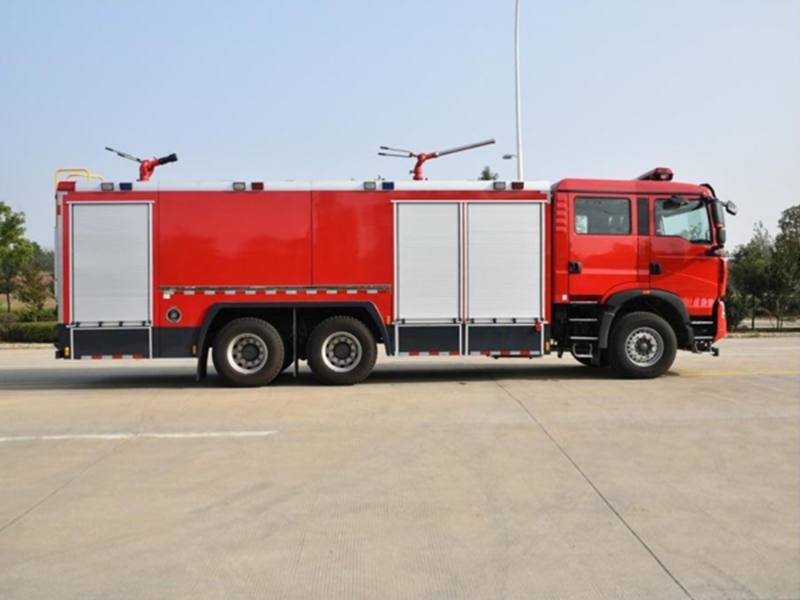

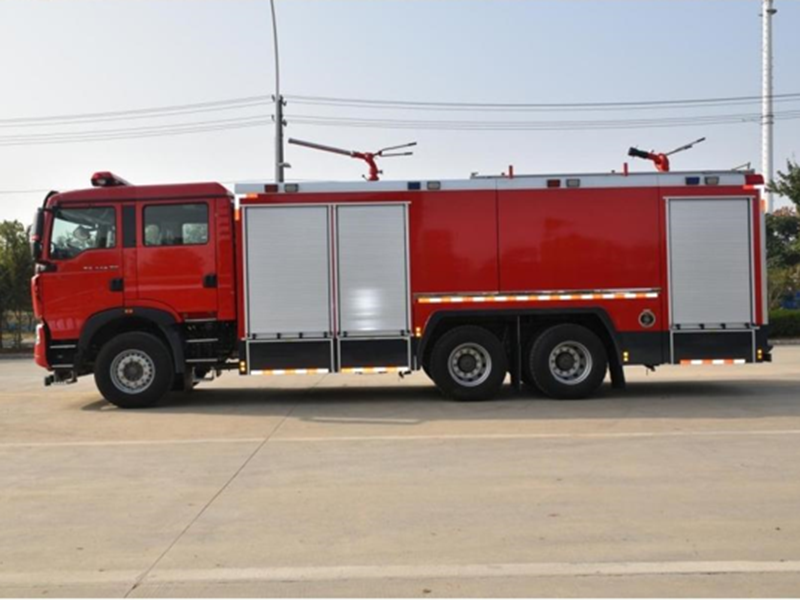

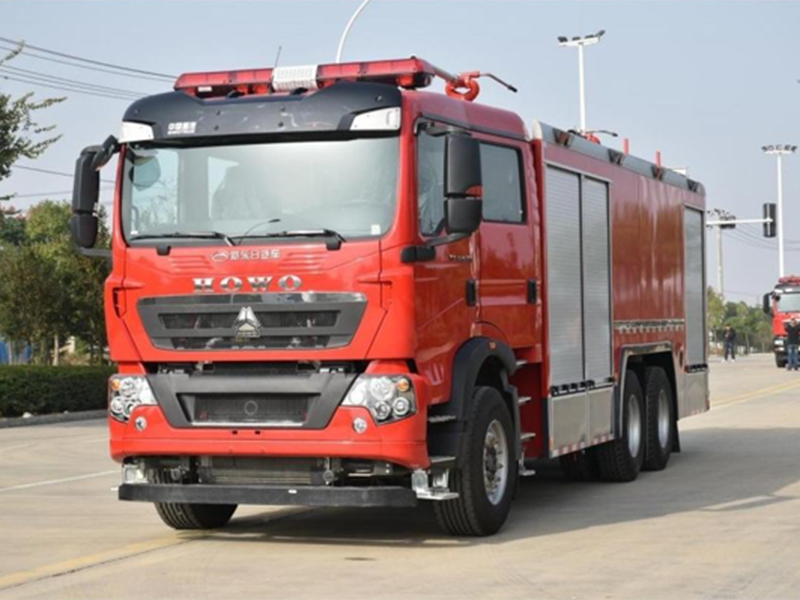

11吨 国六 豪沃TX7后双桥干粉泡沫联用消防车

产品亮点

FEATURES

一  、 整  车 要  求

豪沃后双桥泡沫干粉联用消防车采用**重汽集团济南卡车股份有限公司生产的 豪沃型载重汽车二类底盘,底盘型号:ZZ5357TXFV464MF5, **车速101km/h。 原装  四开门双排座驾驶室,带原车空调,原车仪表板处设置消防操纵仪表板及****盒; 后排座位靠背设置四具空气呼吸器专用靠背及固定夹具,乘坐舒适;驾驶室可翻转,  便于发动机维修。上装包括泵房、器材箱、水罐、泡沫罐和干粉罐等,整车载液量为  水6000L、 泡沫2000L, 干粉3000L。 水罐采用优质Q235 碳钢板、泡沫罐采用304不 锈钢焊接而成,干粉罐体材质为Q345R。 装备 CB20.10/30.60 中低压消防泵、PL8/48  型两用消防炮、PF5~15/30 干粉炮。该车具有功率大、车速高、操作方便等特点;可  广泛用于大中城市公安消防队、石油化工、厂矿企业、港口和码头等场所,可扑救大

型油类火灾和一般物质火灾,是理想的中型消防设备。

二  、 整  车  主 要 参 数

外廓尺寸: 10380 x2550x3900mm

**总质量: 28800 kg

干粉量: 3000 L

载液量: 水6000L, 泡沫2000L

**车速: 100km/h

干粉炮喷射率:30 kg/s≤E<35kg/s

干粉炮射程: ≥35m

水泵额定流量: 60 L/s@1.0MPa;30L/s@2.OMPa

消防炮额定流量: 48L/s@0.8MPa

消防炮射程: ≥70 m (水) , ≥ 6 0  m (泡沫)

接近角/离去角: 15°/10°

整车型号:  YZR5290GXFGP110/T6

三   、底  盘  主  要 参 数

型     号: ZZ5357TXFV464MF5 豪沃国 VI消防车底盘

驱动型式: 6×4



轴    距:4600+1400mm

**车速: 101 km/h

发动机型号: MC11.44-60

额定功率:327 KW

排    量:10518ml

总 质 量:35000kg

四 、 驾乘室

结    构:平头、四开门双排驾驶室,后排座位选装4具空气呼吸器托架。

座位设置:前排2人(含驾驶员)+后排4人。

设   备: 除原车设备外,加装有100W **报器、****盒、取力器**开关。



五  、干粉系统

>  干粉罐:

材质:

灭火剂干粉装载量(m³):

设计压力(MPa):

工作压力(MPa):

安全阀爆破压力(MPa)::

>  氮气钢瓶:

材质:

容积(L):

压力(MPa):

数量(只):

>  干粉炮:

型号:

Q345R、Q345B

3

1.7

1.4

1.5

符合**标准

70

15

9

PF5~15/30


工作压力(MPa):

喷射率(kg/s):

射程(m)

数量(只):


0.5-1.5

30kg/s≤E<35kg/s

≥35

1





 干粉**:

数量(只):               1

喷射率(kg/s)          >2.5

射程(m)                            >12

>  干粉卷盘:

>  **方式:

罐进气及粉**出粉为气动阀门**,其他阀门标配为手动,可选配气动**。

六 、容  罐

容   量:水6000L  ,泡沫2000L

材    质: 水罐采用优质碳钢板,罐体内部进行腐处理,

泡沫罐采用优质不锈钢板,水罐底板4mm 碳钢板,水罐

侧板及封板3mm 碳钢板,水罐顶板3mm 碳钢花纹板;泡

沫罐底板4mm 不锈钢板,泡沫罐侧板及封板3mm 不锈钢

板,泡沫罐顶板3mm不锈钢花纹板。

结    构: 钢板焊接式,内设纵、横防荡板

设    备:◇2个人口盖,带有快速锁紧及开启装置

◇ 2个液位指示计

◇ 2个排污口,手动阀**

◇ 1个溢流装置 ◇1个呼吸阀口

技术要求: 符合XF39《 消防车消防要求和试验方法》的有关规定

七、消防泵

型    号: CB20.10/30.60 型中低压消防泵

流    量: 60L/s@1.0Mpa;30L/s@2.OMpa

压    力: 低压1.0Mpa; 中压2.0Mpa

引水时间:≤50s

安装形式: 后置式

Y  技术规格书-2020A


品质·服务·创新

QUALITY·SERVCE·NNOVATION



八、 管路系统

罐体管路材质为优质无缝钢管,通过法兰与各

部件连接。

罐出水管路: 设 有 1 个 DN150 的罐出水管路,水由

罐体进入消防泵,装有1只 DN150 手

动蝶阀,通过 DN150 挠性接头连接水

罐与消防泵。

外进水管路:消防泵后部有一个外进水口,外接150

吸水管,内扣式管牙接口;

出水管路: ※消防泵左右各有1个 DN80及 1 个 DN65的常压出水口;

※消防泵左右各有1个DN65 的中压出水口;

※ 1个DN80 的炮管路,采用DN80 挠性接头,用 DN80 炮球阀**。

注水管路:  ※ 2个DN65 管路(外注水)分布车身中部两侧;

※ 1个DN65罐注水管路,可通过消防泵直接向罐内注水;

放余水管路: 为保护水泵及各球阀,在管路的**处加装放余水阀。

冷却水管路: 为使取力器在工作中应付各种复杂情况,配有冷却水管路及不锈钢球阀。

九、 泡沫比例混合器

型号: PH64

混合比: 6%

**混合流量: 64L/s

结构形式: 环泵式

十、 取力器

型    式 :夹心式

操    纵:电磁阀**

冷却方式:强制可调式水冷

润滑方式:飞溅式油润滑



十一 、 消防炮

型   号: PL8/48

流  量: 48L/s

射   程: ≥70 m(水),≥60 m(泡沫)

压   力:0.8MPa

回转角度: 水平360°,俯仰-45°~70°

十  二  、器  材  箱

材  质: 骨架为优质型钢;蒙板为氧化铝合金花纹板粘结结构。

结   构: 全钢框架焊接结构,前部器材箱左右各2扇铝合金卷帘门,尾部泵房左右

及尾部各1扇铝合金卷帘门,下设防滑翻转踏板。

器材布置原则

◇  按战斗编成和战斗展开设计器材集成; 按人体工程学原理设计各种器材托架; 按使用逻辑关系和使用频率放置器材;

◇  站在地面或踏板上2个动作内取用任何器材。


十三 、翻转踏板

材   质 :优质 Q235 钢材;蒙皮为铝合金板(阳极氧化

处理)。

结   构: 采用铰链和门止口双重锁定,安全可靠。

十四 、电器系统

※ 驾驶室顶部配备1.8 米长排豪华红红 LED **。

※整车后顶部安装50W LED 消防探照灯1个,360度遥控转动。

※ 车辆尾部安装可折叠式爬梯。

※ 车辆两侧上方各配有4个红蓝爆闪灯及4个侧照明灯,下方安装安全标志灯和侧 回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯,器材箱、泵房

内均装有照明灯,并符合 GB4785规定。





爇东只亮葵


Y 技  术 规 格  书 - 2 0 2 0A


品质·服务·创新

OUALTY·SERVCE·NNOVATION



※ **报器功率为100W;  **报器、**、爆闪灯电路为**式附加电路,**

器件安装在驾驶室内。

※ 附加仪表、开关集中布置在**面板上,利于操作。仪表板上装有:压力

表; 电源总开关及器材箱灯开关等。

十五、  总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志

2、 整车性能符合 GB7956 的规定;

3、 液罐质量符合 XF39 的规定;

4、 整车外观美观大方,平整度符合 XF39的规定;

5、 所有粘接平整牢固,符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

十 六 、随车文件

1) 底盘使用说明书

6)消防车交接清单

2) 底盘维修手册

7)消防车使用说明书

3)  底盘质量保修卡

8)消防车消防器材清单

4)  底盘合格证

9)消防车合格证

5) 随车工具清单

10)消防车跟踪服务卡



技术规格书-2020A


品质·服务·创新

QUALITY·SEFVICE·NNOVATION


十七、基本器材配置
