4吨 豪沃单桥干粉泡沫联用消防车

作者:严厂长  发布时间:2024-06-19 15:59:53
  • 销售经理:严厂长
  • 销售热线:134-0966-8000
  • 微信在线:134-0966-8000
  • 湖北省随州市星光一路和新316国道交汇处

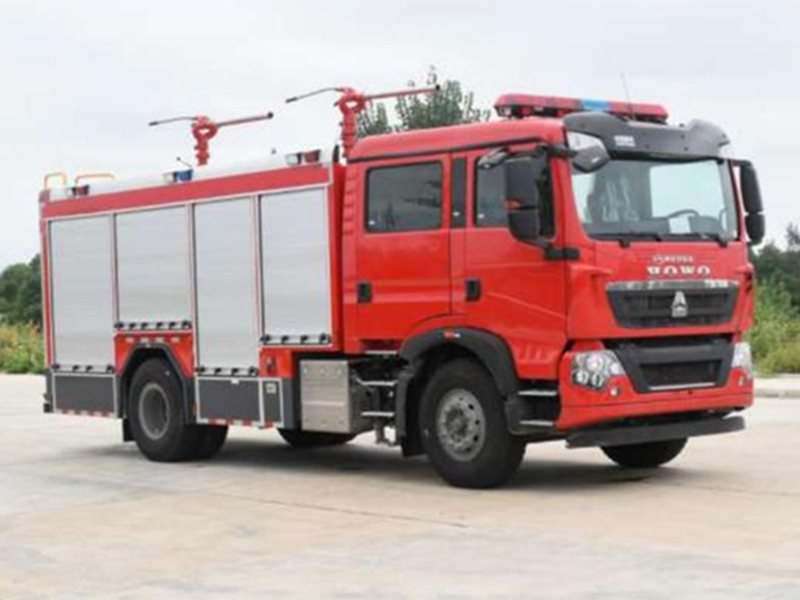

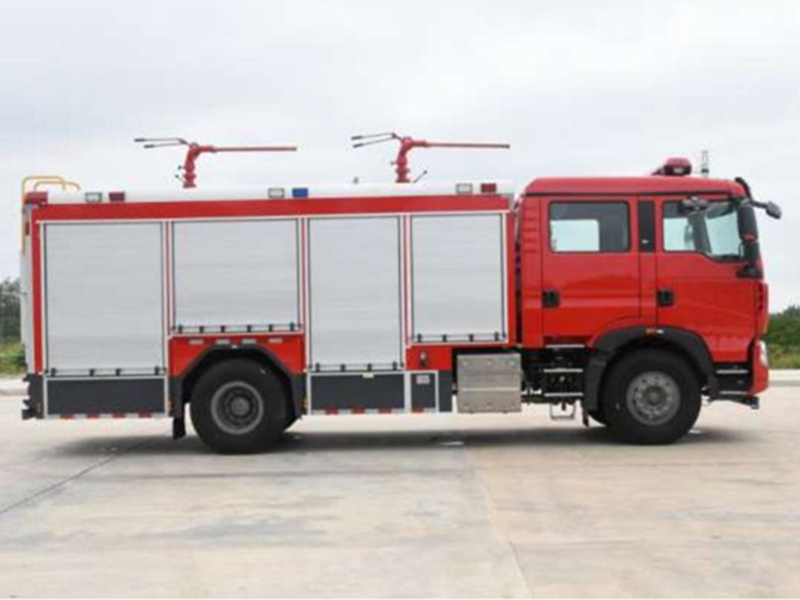

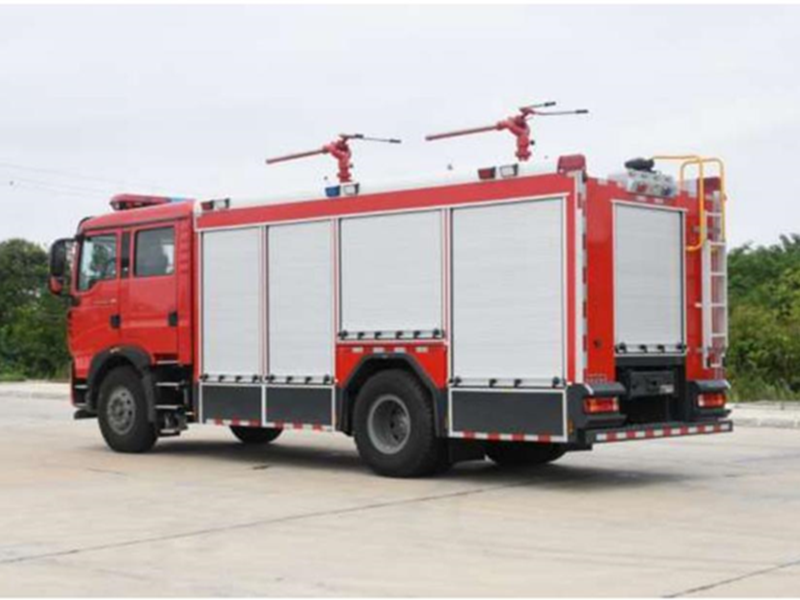

4吨 豪沃单桥干粉泡沫联用消防车

产品亮点

FEATURES

一 、整车要求

豪 沃 4 吨单桥干粉消防车采用**重汽集团济南卡车股份有限公司生产的豪沃型 载重汽车二类底盘,驾驶室可翻转,便于发动机维修。上装包括器材箱和干粉罐等, 整车装载干粉4000L。 干粉罐体材质为 Q345R。 装 备 2 个 PF5~15/30 干粉炮。该车具 有功率大、车速高、操作方便等特点;可广泛用于大中城市公安消防队、石油化工、 厂矿企业、港口和码头等场所,可扑救大型油类火灾和一般物质火灾,是理想的中型

消防设备。

二、 整车主要参数

整车型号:YZR5170GXFGF40/H6  型

外廓尺寸: 8630 x2530x3800mm

**总质量: 17450 kg

额定质量: 4000kg

整备质量: 13000 kg

干粉量: 2000 L*2

**车速: 100 km/h

干粉炮喷射率:30 kg/s≤E<35kg/s

干粉炮射程: ≥35m

接近角/离去角: 19°/11°

三 、底盘主要参数

型    号: ZZ5207TXFV471GF5 豪沃国 VI消防车底盘

驱动型式: 4×2

轴    距: 4700 mm

**车速: 101km/h

发动机型号:MCO7H.35-60

额定功率:257KW

净  功 率 :254KW


总 质 量 :20100kg

结    构: 平头、四开门双排驾驶室,后排座位安装4具空气呼吸器支架。

座位设置:前排2人(含驾驶员)+后排4人。

设   备: 除原车设备外,加装有100W **报器、****盒、取力器**开关。

五  、干 粉  系 统

>

干粉罐:

材质:

灭火剂干粉装载量(m³):

设计压力(MPa):

工作压力(MPa):

安全阀爆破压力(MPa):

Q345R、Q345B

2*2

1.7

1.4

1.5

>

氮气钢瓶:

材质 :

容积(L):

压 力(MPa):

数量(只):

符合**标准

70

15

12

>

干粉炮:

型号:

工作压力(MPa):

喷射率(kg/s):

射程(m)

数量(只):

PF5~15/30

0.5-1.5

30kg/s≤E<35kg/s

≥35

2

>  干粉**;

数量(只):              2

喷射率(kg/s)          >2.5

射程(m)               >12

>  干粉卷盘;

>  **方式:


罐进气及粉**出粉为气动阀门**,其他阀门标配为手动。

六 、器材箱

材  质: 骨架为优质型钢;蒙板为氧化铝合金花纹板粘结结构。

结   构 :全钢框架焊接结构,前部器材箱左右各四扇铝合金卷帘门,尾部一扇铝合

金卷帘门,下设防滑翻转踏板。

器材布置原则

按战斗编成和战斗展开设计器材集成;

按人体工程学原理设计各种器材托架;

◇  按使用逻辑关系和使用频率放置器材;

◇  站在地面或踏板上2个动作内取用任何器材。

七、翻转踏板

材    质: 优质 Q235 钢材;蒙皮为铝合金板(阳极氧化处理)。

结    构 :采用铰链和门止口双重锁定,安全可靠。

八、 电器系统

※ 驾驶室顶部配备1.6米长排豪华红红 LED **。

※ 整车后顶部安装50W LED消防探照灯1个,360度遥控转动。

※ 车辆尾部安装可折叠式爬梯。

※ 车辆两侧上方各配有3只红蓝爆闪灯及3只侧照明灯,下方安装安全标志灯和侧 回复反射器(组合式),配有前、后示廓灯,两侧各一只转向灯,驾驶室、器材

箱、泵房内均装有照明灯,并符合GB4785 规定。

※ **报器功率为 100W; **报器、**、爆闪灯电路为**式附加电路,**

器件安装在驾驶室内。

※  附加仪表、开关集中布置在**面板上,利于操作。仪表板上装有:压力

表; 电源总开关及器材箱灯开关等。

九、 总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志;

2、 整车性能符合 GB7956 的规定;


3、 整车外观美观大方,平整度符合 XF39 的规定;

4、 所有粘接平整牢固,符合企标规定。

5、 所有焊接牢固、焊后打磨光整。

十    、随  车  文  件


1) 底盘使用说明书

7)底盘号码拓印件

2)  底盘维修手册

8)消防车使用说明书

3)  底盘质量保修卡

9)消防车消防器材清单

4)  底盘合格证

10)消防车合格证

5)  随车工具清单

11)消防车交接清单

6)  发动机号码拓印件


十 一 、基本器材配置

器材标准配置表——内扣式


类别

序 号

名    称

规   格

数 量

单 位

备    注

干粉

标配

1

干粉加注漏斗


1


2

充气胶管

20m

1


3

套筒扳手

46

1


4

干粉卷盘

30m

2


说明

1、凡未列入该配置表中其他器材、部件均为用户要求选配。

2、发车时销售员应将提车单与此表一并到仓库办理器材配置**取手续。
